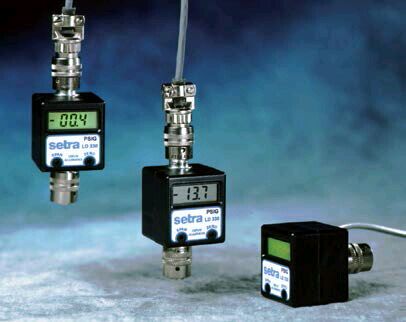

Setra 的LD 330 型是一種小型現場顯示器，專門用于方便地在線安裝于Setra 壓力傳感器和用戶的數據采集系統和電源之間。它具有一個帶液晶顯示（LCD）的低功耗3-1/2 位模數轉換器。小巧的外殼允許傳感器和電源通過各種電氣終端進行連接。LD 330 出廠時已校準為可讀取指定的工程單位的量程。零點和范圍顯示調節是通過一個方便地安裝于前端面上的多圈電位計進行的。LD330 重量輕，可輕松地使用背部安裝或底部安裝一體式連接器進行安裝。配備有Bayonet 或Mini-Din連接器，外殼最達可旋轉280 度，達到最佳顯示器觀察效果。


\

規格

顯示屏                             LD 330V 電壓輸入顯示器                        LD 330C 回路供電型顯示器
位數                                     -999 至1999                                                      -999 至1999
型號                                         7 段式LCD，綠色背光                            7 段式LCD（背光可選）
極性                                              自動 (-) 顯示                                                自動 (-) 顯示
過載                                            1 后接空白顯示                                          1 后接空白顯示
精度                                            讀數的0.25% ±1 個計數                        讀數的0.25% ±1 個計數
環境
工作溫度                                   +32oF至 +140oF（ 0℃至+60℃）            +32oF 至+140oF（ 0℃至+60℃）
存放溫度                                   -40oF 至 +158oF                                             -40oF 至 +158oF
                                                   (-20℃ 至 +70℃ )                                              (-20℃ 至 +70℃ )
溫度系數                                       100 ppm/℃                                                        100 ppm/℃
電氣數據
輸入信號                                    激勵0.5 至 10.5 VDC 全量程電壓
                                                    8 VDC 至30 VDC（僅限顯示）                     4-20 mA 回路供電
                                                     300k Ohm 最小輸入阻抗                               4 VDC 最大電壓降
                                                     30 mA 電流消耗
零點/ 范圍調節保護                   3 mA，32 VDC = 15 mA 時
                                                     背光禁用
                                                     從圈電位計從圈電位計
                                                     反極性保護100 mA 電流極限


應用

● 半導體工藝工具
● 高純氣體傳輸系統
● 一體式Gas Sticks

特點

■ 方便的局部顯示
■ 尺寸小巧
■ 低功耗
■ 3-1/2 位LCD 液晶顯示
■ 為在線安裝專門設計
■ 以希望的工程單位顯示壓力
■ 可提供電壓或電流輸入設備
■ 通過一體式連接器輕松安裝
■ 低成本
■ 可提供面板安裝型
■ 符合CE 標準
